Coriolis-massaflowmeters
Coriolis-massaflowmeters zijn relatief onbekend vanwege het feit dat het niet zo eenvoudig is om te begrijpen hoe ze werken ten opzichte van andere meetprincipes. Hoewel het een relatief nieuwe technologie is, worden ze in snel tempo de beste oplossing voor bepaalde toepassingen zoals custody transfer. Dit vanwege hun hoge nauwkeurigheid, ongevoeligheid voor veranderingen in mediumdichtheid en het vermogen om meerdere procesparameters binnen een enkel instrument te meten.
Waar wordt een Coriolismeter ingezet?
Een Coriolis-massaflow wordt gebruikt voor het bewaken en meten van de massa van vloeistof, stoom en gas. Doorgaans worden ze ingezet in zware industriële toepassingen. Andere meetprincipes kunnen worden gebruikt in toepassingen waarbij lagere eisen worden gesteld.

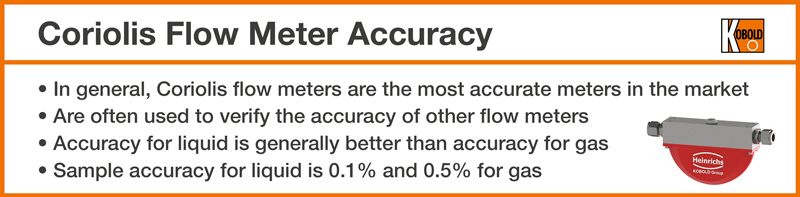

Coriolis-massaflowmeters worden ingezet bij toepassingen die een uitzonderlijk hoge nauwkeurigheid vereisen en zijn te vinden in laboratoriumomgeving. Door het meetprincipe van het Coriolis-effect te gebruiken, kan een Coriolis-massaflowmeter de stroomsnelheid berekenen van de medium. Inzicht in de stroomsnelheid van een proces is de basis voor het berekenen van een meetwaarde in kg/h of m3/h.
Soms wordt met Coriolis-massaflowmeters het meetinstrument bedoeld en soms het meetprincipe. Er zijn twee soorten metingen die we kunnen realiseren. De ene is een meting van de massa en de andere is een meting van het volume.
Het verschil tussen massa- en volumetrische metingen kan verwarrend zijn. Een algemene manier om erover na te denken is dat een massameting de hoeveelheid materie (relatief gewicht) uitdrukt en een volumetrische meting de hoeveelheid ruimte die het medium inneemt. Volumetrische metingen worden meer beïnvloed door bepaalde procesvariabelen zoals temperatuur.
Hoe werkt een Coriolis-massaflowmeter?
Er zijn twee belangrijke kenmerken over hoe Coriolis-massaflowmeters werken. Het eerste punt, het element waarnaar ze zijn vernoemd, is het Coriolis-principe. Het kan eenvoudig worden samengevat als het idee dat beweging traagheid veroorzaakt. Kinderen op een draaimolen ervaren bijvoorbeeld niet alleen de kracht die hen in cirkels beweegt, maar ze ervaren ook een kracht die hen van de draaimolen duwt. Dit is een voorbeeld van een Corioliskracht. Het tweede belangrijke punt is dat de Coriolis-kracht de oorzaak is van de traagheid in de buis die vervorming/beweging van de buis veroorzaakt.

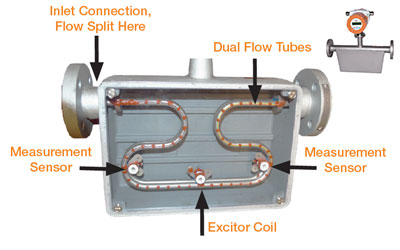

Met deze twee kenmerken, wordt de werking eenvoudiger te begrijpen. Voor de gebruikelijke constructie met dubbele gebogen buizen wordt het medium direct gesplitst in twee afzonderlijke buizen. Op deze buizen zit een spoel die kunstmatige oscillatie veroorzaakt en ervoor zorgt dat de buizen tegengesteld aan elkaar trillen. Aan weerszijden van de spoel bevinden zich twee magnetische sensoren. Het medium die door de gebogen buizen beweegt, veroorzaakt vertraging van de trilling en de buis draait. Deze buisbeweging wordt door de sensoren opgepikt als een faseverschuiving in de sinusgolven die tussen de twee sensoren ontstaan. Als er geen flow is, zijn de twee sensoren gelijk in fase. Als er stroming is, zijn ze dat niet. De beweging van de buizen ten opzichte van de magnetische sensoren is recht evenredig met het massadebiet.
Kan een Coriolis-stroommeter de dichtheid meten?
Omdat het Coriolis-meetprincipe een massameting oplevert, kan de dichtheid van het medium eenvoudig worden geëxtrapoleerd via de elektronica van de flowmeter door de massameting te delen door het bekende onveranderlijke volume van de meetbuizen zelf. Veel Coriolis-massaflowmeters bevatten dit als een integraal onderdeel van de flowmeter. Bijvoorbeeld onze serie TM en TMU Coriolis-flowmeters zijn voorzien van een integrale dichtheidsmeting.

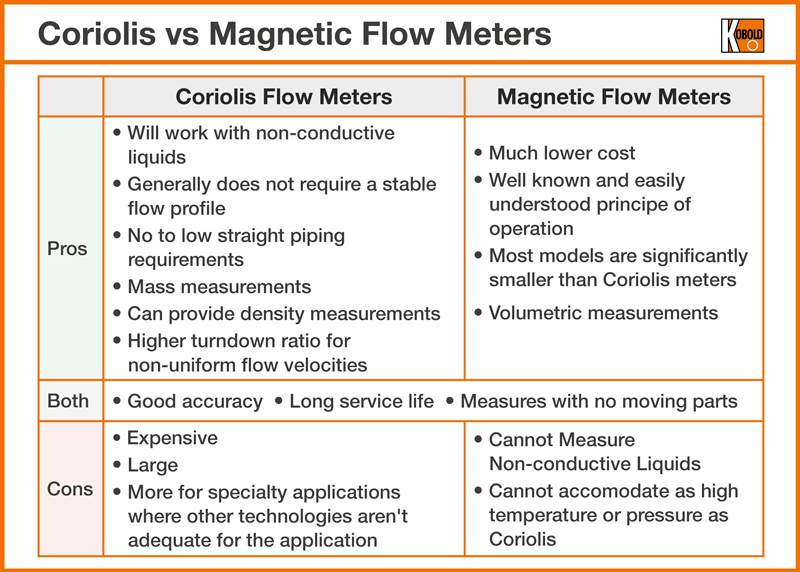

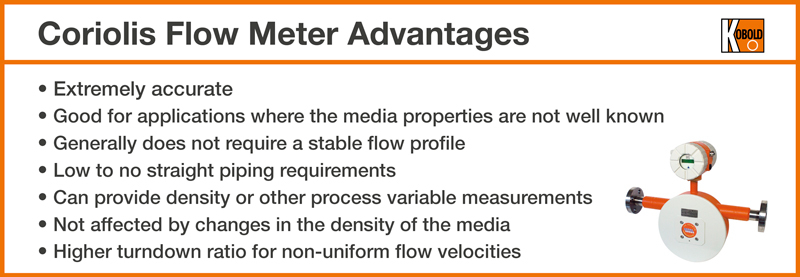

Wat zijn de voor- en nadelen van een Coriolis-flowmeter?
- Uiterst nauwkeurig en herhaalbaar
- Wordt niet beïnvloed door veranderingen in mediumdichtheid
- Goed voor toepassingen waarbij de eigenschappen van het medium nog niet goed bekend zijn
- Geen rechte leidingen nodig
- Sommige modellen kunnen ook dichtheid, temperatuur, volumestroom of viscositeit meten
Al deze mogelijkheden klinken geweldig, nietwaar?
Er kleven echter ook nadelen aan Coriolis-massaflowmeters.
De belangrijkste is de relatief hoge aanschafprijs.
Over het algemeen is dit het duurste meetprincipe.
Andere nadelen van Coriolis-massaflowmeters zijn dat ze over het algemeen groot en zwaar zijn, dat ze niet beschikbaar zijn als insteekversie en een inline-installatie vereisen.
Ze kunnen niet ingezet worden bij tweefasige media.
Ze worden ook beperkt door bepaalde parameters, zoals drukverlies, waarmee rekening moet worden gehouden.
Voor bepaalde toepassingsgebieden zijn Coriolis-massaflowmeters de beste keuze.
Als uw toepassing baat heeft bij enkele van de genoemde voordelen, dan zijn ze het overwegen waard.
Kobold is in staat om met uw procesgegevens een berekening te maken of een Coriolismeter in uw proces kan worden toegepast.
Wij adviseren u graag!
